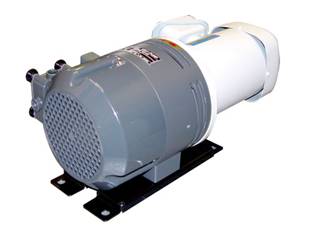

名稱：高真空KHF系列
極限真空：8kPa[abs]以下
常用真空：可以在極限真空～大氣壓力的寬量程范圍內使用
流量：125～340L/min(50Hz)
特長：
●CE標記為標準的必要輸出規格。
●在極限真空（kPa[abs]以下）下可以連續運行。
●比其它泵更容易更換滑片。（與KRX、KHA系列相比較）
●運行真空度高、最適合用于代替射氣抽氣器和電子零件等的小型零件的自動機器（安裝機等）。
規格
型號
KHF□-□-□ |
轉速
(rpm) |
設計排氣量
(L/min)
(※1) |
到達極限真空
(kPa[ab
以下)
(※2) |
使用真空
(kPa[abs]) |
配管連接孔徑 |
電 源 |
裝載電機
(KW) |
重量
(Kg) |
|
單相 |
三相 |
|
100V |
220V |
200V |
380V |
|
50Hz |
50/60Hz |
|
08-P-V-03 |
1450 |
125 |
8 |
8～48 |
Rc1/4 |
○ |
○ |
○ |
○ |
0.2 |
13.5 |
|
14-P-V-03 |
1450 |
230 |
8 |
全量程內
可以使用 |
Rc3/4 |
|
|
○ |
○ |
0.4 |
22.5 |
|
20-P-V-03 |
1450 |
340 |
8 |
全量程內
可以使用 |
Rc3/4 |
|
|
○ |
○ |
0.75 |
31 |
※ 1 設計排氣量：由容積所計算出的理論值。實際流量參考性能實測數據。
※ 2 在到達泵的最高真空度點時可能連續使用的壓力。
※ 要在性能數據的虛線下連續使用，請與代理商聯系。
※ 允許脈動范圍：13.3kPa/s以內
※ 對排氣進行配管時，允許阻力：10 kPa以下。（不可以用于排氣）
※ 使用環境（吸入空氣）條件：溫度：0～40℃、濕度：通常濕度（65±20%）
※ 因為高真空泵在壓縮比高時、泵內部容易結露、所以必須采取以下措施防止生銹。
試運行時、吸氣側加上48 kPa[abs]以下的負荷、連續運行5分鐘以上。
試運行和工作時間在5分鐘以內時，為了除去凝結露水、開放吸氣側、進行10～15分鐘的空（干燥）運行。
※ 電源電壓的允許波動范圍為額定電壓±10%。
※ 請設置過負荷保護器（熱敏繼電器等）。

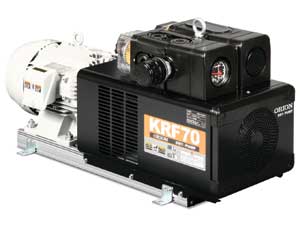

名稱：大型KRF系列
常用真空度：60kPa（V/B/VB)
流量：1130～ 1850 L/min( 5 0Hz)
RoHs指令符合CE標準
特長 、用途
● 安全設計 、 環保,帶CE認證符合RoHs標準
● 印刷.包裝.自動化.電子等多領域使用的真空源
● 靜音化設計,運轉音比KRX系列降低2-5dB
規格

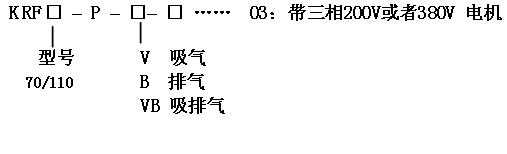

型號 |
設計排氣量
( L/min )
( ※ 1) |
到達
真空度
(kPa以上)
(※ 2) |
常用
真空度
(kPa以下)
(※3) |
常用
排氣壓力
（kPa以下)
(※3) |
配管
接口 |
電源 |
電機
功率
(KW) |
重量
(kg) |
|
三相 |
|
200/220V |
380V |
|
50HZ |
60HZ |
50/60HZ |
50HZ |
|
KRF70-P- □ -03 |
|
V |
1130 |
1350 |
90 |
60 |
--- |
Rc1 |
○ |
○ |
2.2 |
75 |
|
B |
1130 |
1350 |
--- |
--- |
60 |
Rc1 |
○ |
○ |
2.2 |
75 |
|
VB |
1130 |
1350 |
--- |
合計小于60 |
Rc1 |
○ |
○ |
2.2 |
75 |
|
KRF110-P- □ -03 |
|
V |
1850 |
2200 |
90 |
60 |
--- |
Rc11/4 |
○ |
○ |
3.7 |
120 |
|
B |
1850 |
2200 |
--- |
--- |
60 |
Rc11/4 |
○ |
○ |
3.7 |
120 |
|
VB |
1850 |
2200 |
--- |
合計小于60 |
Rc11/4 |
○ |
○ |
3.7 |
120 | ※ 1 設計排氣量：由容積所計算出的理論值。實際流量參考性能實測數據
※ 2 泵所到達最高真空點在實際上不能使用。只是為了機種選定時計算而使用。
※ 3 可能使用的真空度（排氣壓力）范圍。
※ 使用環境（吸入空氣）條件：溫度： 0～40 ℃ 、濕度：通常濕度（ 65±20% ）
※ 電源電壓的允許波動范圍為額定電壓 ±10% 。
※ 請設置過負荷保護器（熱敏繼電器等）。
設定值：請以電機標牌上記載的額定電流值為標準。 |
